Этот высокоточный тестер BMS поддерживает литиевые аккумуляторные батареи серии 1–24 с зарядным током 300 А и разрядным током 600 А. Он точно тестирует функции защиты BMS, такие как защита от перезаряда, переразряда, перегрузки по току, короткого замыкания и балансировки элементов. Подходит для проверки производительности BMS в силовых аккумуляторах, системах накопления энергии и высоковольтных системах.
Бренд :
ACEYПредмет номер. :
ACEY-BP24-300A600AКастомизация :
OEM&ODM AvailableЗаказ (Минимальный заказ) :
1 SetСогласие :
CE CertifiedОплата :
T/T, L/C, PayPal, West Union, Alibaba Trade Assurance, EtcГарантия :
One Year Warranty With Lifetime SupportПроисхождение продукта :
ChinaУпаковка :
Internal: Anti-Collision Protectio, External: Plywood CaseОтгрузка :
By Air, Sea, Express, etc.1-24S BMS Тестер 300А Заряд 600A Увольнять
Функция ввести
1) 1-24 ряд тестер системы управления аккумуляторными батареями, высокая степень автоматизации, быстрое тестированиеинг скорость и высокий тестинг Точность. С тестовая функция переплата защита, восстановление после перезаряда, переразряд защита, восстановление после переразряда, перегрузка по току защита (ток перезаряда и ток переразряда), внутреннее сопротивление, собственное потребление, защита от короткого замыкания, время защиты от перезаряда, время защиты от перегрузки по току, время защиты от переразряда, ток баланса, напряжение баланса и т. д.
2) Он может тестировать BMS MCN-аккумуляторов, LiFeO4-аккумуляторов и кобальтово-кислотных аккумуляторов.
3) Эту машину необходимо подключить к компьютеру, для этого обычно требуется система XP, интерфейс тестера и компьютера — RS232.
Технические параметры
(1) Входной источник питания: 180~240 В 50/60 Гц，Власть: 700 Вт
(2) Стандарт питания: переменный ток 220В/50Гц，Диапазон:±10%
(3) Напряжение chargе и разряд：5000 мВ ~102000 мВ
(4) Он может тестировать и устанавливать диапазон напряжения, когда это устройство заряжается и разряжается.rgинг..
(5) Точность тока: ±(0,1%ПШ+0,1%РД)
(6) Напряжение точность±(0,1%FS+0,1%RD)
(7) Разрешение по току: 1 мА (наименьшая единица)
(8) Напряжение разрешение: 1 мВ (наименьшая единица)
(9) Циклы：1～9999
(10) С функцией журнала, включающей записи операций и записи исключений в течение всего процесса тестирования, которые можно использовать для отслеживания процесса тестирования.
(11) Обработка данных, человеко-машинный интерфейс
(12) Eэкспорт данных формирование:Excel
(13) Интерфейс:РС232
(14) Калибровка точности/калибровка программного обеспечения
(15) С функцией запуска сканирования кода
(16) подключение к системе MES
Функция тестера
Нет. | Функция | Диапазон | Точность | единица |
1 | Самопоглощение отдельной клетки | 0--500 | ±0,1 | uA |
2 | Самопотребление | 0--5000 | ±1 | uA |
3 | Напряжение перезаряда | 500--5000 | ±1 | mV |
4 | Напряжение восстановления после перезаряда | 500--5000 | ±1 | mV |
5 | Задержка защиты от перегрузки по напряжению | 0--10000 | ±1 | mS |
6 | Напряжение переразряда | 500--5000 | ±1 | mV |
7 | Напряжение восстановления после переразряда | 500--5000 | ±1 | mV |
8 | Задержка срабатывания защиты от переразряда | 0--10000 | ±1 | mS |
9 | Значение тока защиты от перезаряда | 0,1--300 | ±0,01 | A |
10 | Защита от перезаряда с задержкой срабатывания защиты по току | 0--20000 | ±1 | mS |
11 | Значение тока защиты от переразряда | 0,1--600 | ±0,01 | A |
12 | Защита от переразряда с задержкой срабатывания защиты по току | 0,1--20000 | ±1 | mS |
13 | Функция выравнивания напряжение открытия | 500--5000 | ±1 | mV |
14 | Уравнивающий ток | 1--500 | ±1 | mA |
15 | Ток старения заряда | 0,1--100 | ±0,01 | A |
16 | Разряд тока старения | 0,1--200 | ±0,01 | A |
17 | Время зарядки | 0--30 | ±1 | S |
18 | Время разрядки | 0--60 | ±1 | S |
19 | Разница между самопотреблением отдельных клеток | 0-500 | ±0,1 | uA |
20 | Сопротивление | 0-999 | ±1 | mΏ |
21 | Время защиты от короткого замыкания | 0--5000 | ±1 | uS |
22 | Зарядное напряжение одной ячейки | 500--5000 | ±1 | mV |
23 | Напряжение разряда одной ячейки | 500--5000 | ±1 | mV |
24 | Напряжение холостого хода | 160000 | ±1 | mV |
25 | Количество аналогов напряжения | 24 | 0 | ПКС |
Параметр основного теста контура
Проект | Параметр |
Напряжение | 120000 мВ |
Разрешение напряжения | 1 мВ |
Volтег точность | ±0,1% |
Ток разряда | 0,1А ~600A |
Текущий разрешение | 1 мА |
Текущая точность | ±（0,1%） |
Другой | Цепи зарядки и разрядки полностью разделены |
Параметр каждой серииes клетка
Проект | Параметр |
Выходное напряжение каждой ячейки | 500мВ ~ 5000 мВ |
Входное напряжение каждой ячейки | 500 мВ ~ 5000 мВ |
Разрешение напряжения | 1 мВ |
Volтег точность | ±0,05% |
Ток выравнивания | 500mA |
Параметр силового блока (перегрузка по току)t)
Проект | Параметр |
Диапазон управляемого аналогового тока | 0,1А -600A |
Управляемый аналоговый ток точность | ±0,1% |
Максимальное выходное напряжение | 5000 мВ |
Другой параметр
Проект | Параметр |
Диапазон измерения потребляемого тока | 1 ~ 5000 мкА |
Измерение тока потребления разрешение | 0,1 мкА |
Сопротивление | АКИР：0-999мр |
время защиты | Время защиты от сверхтоков:0-999мс; Время защиты от короткого замыкания: 0-999 мкс |
Выходное напряжение сигнала 1 канала: | 500~5000 мВ |
АЦ/ДА | АЦ: 16 бит ЦАП: 16 бит |
Модель разрядки | CC |
24 аналоговые ячейки | Вход/выход:500~5000мВ, напряжение аккумулятораrаци:±0,1% |
Cскорость коммуникации | 2каналы СБС коммуникация ставка:10~100 Кбит/с |
Другие | Образец напряжения:0~5000 мВ аккуrаци:±0,1% |
Функция защиты | Общая защита (включая защиту от обратного подключения, защиту от пониженного напряжения, защиту от повышенного напряжения и защиту от повышенного тока), защита от зарядки CC (защита от аномальных тенденций напряжения, защита от аномальных колебаний тока зарядки, защита от аномальных колебаний напряжения), защита от разрядки CC (включая защиту от аномальных тенденций напряжения, защиту от аномальных колебаний тока разрядки, защиту от аномальных колебаний напряжения) |
Cкоммуникация | Интерфейс RS232/DB9 Cскорость коммуникации интерфейс:38400 Все коммуникационные порты оборудования изолированы и имеют молниезащитную конструкцию. |
структура схемы | Модульная конструкция, возможность своевременной замены и ремонта с использованием запасных частей и комплектующих. |
Машина aархитектура | Раздельный шкаф |
Уровень безопасности | EN60950，GB4943 |
шум | Согласно МЭК62040-3, ≤70 дБА |
Степень защиты | IP20 |
Цвет | В зависимости от фактических условий |
молниезащита | ГБ17626 уровень:II |
Охлаждение | Принудительное воздушное охлаждение, расстояние между выходными отверстиями не менее 20 см и вход |
Напряжение пускового импульса | Тестирование оборудования, максимально допустимое импульсное напряжение на момент начала процесса выполнения ≤ (установленное количество тестовых строк * установленное единичное напряжение) * 110%, T≤500uS; |
Стартовый импульс текущий | При испытании оборудования максимально допустимый импульсный ток на момент начала процесса испытания на перегрузку по току меньше или равен верхнему пределу установленного значения защиты от перегрузки по току * 120%, T≤1мс |
Метод монтажа | Опрессовка пружин |
Диапазон измерения потребляемого тока | 2каналы СБС коммуникация ставка:10~100 Кбит/с |

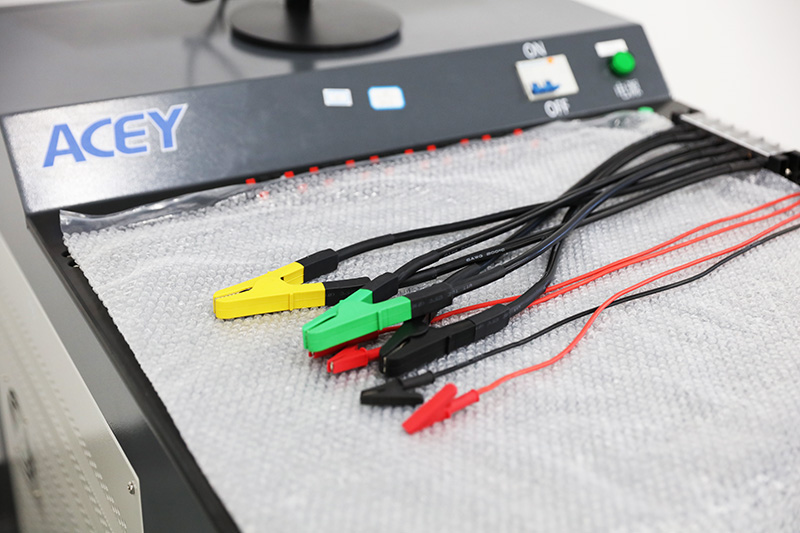

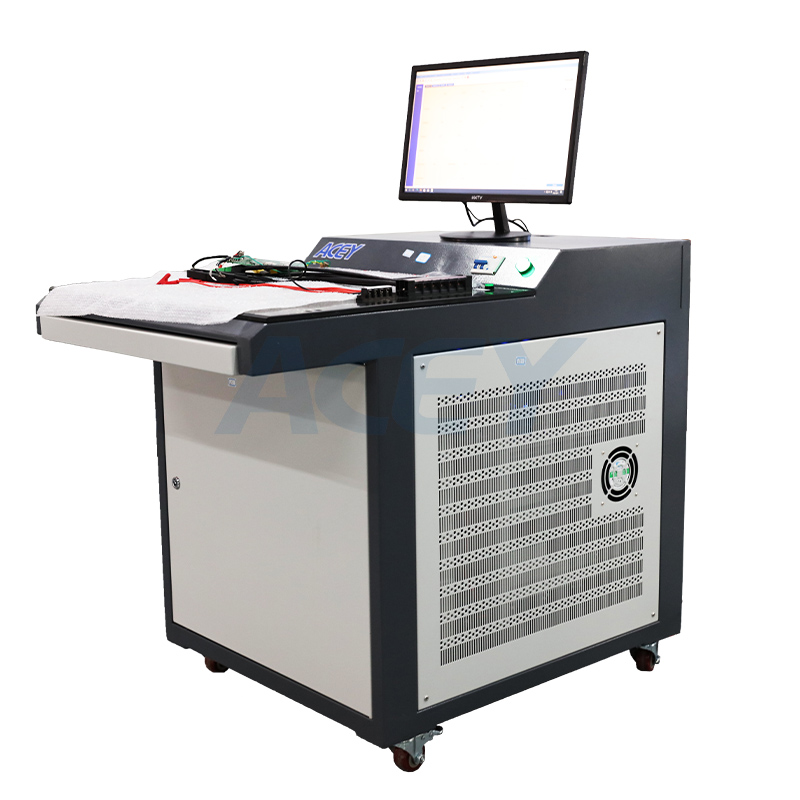

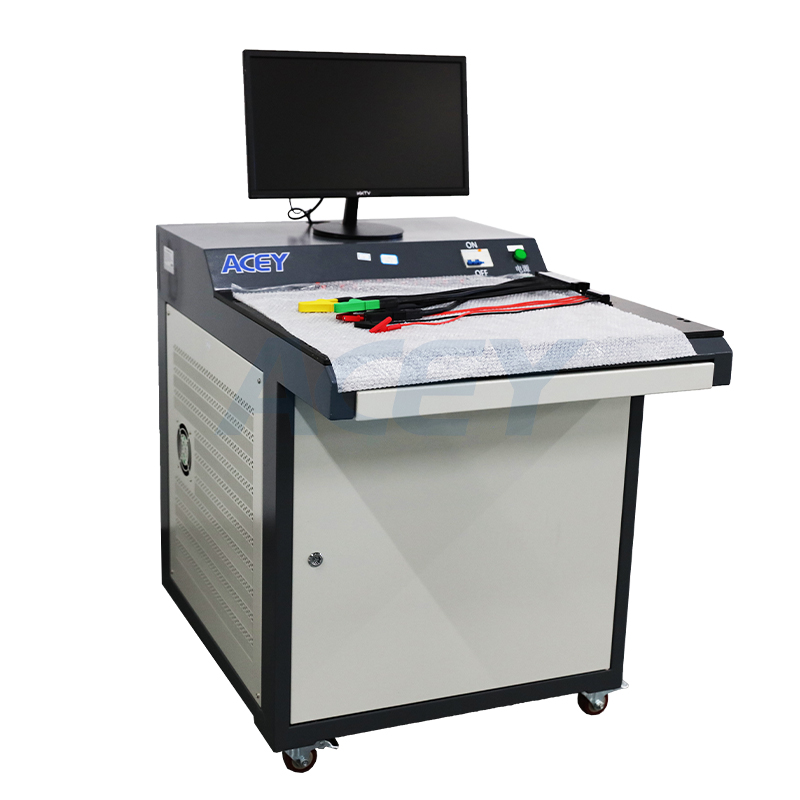

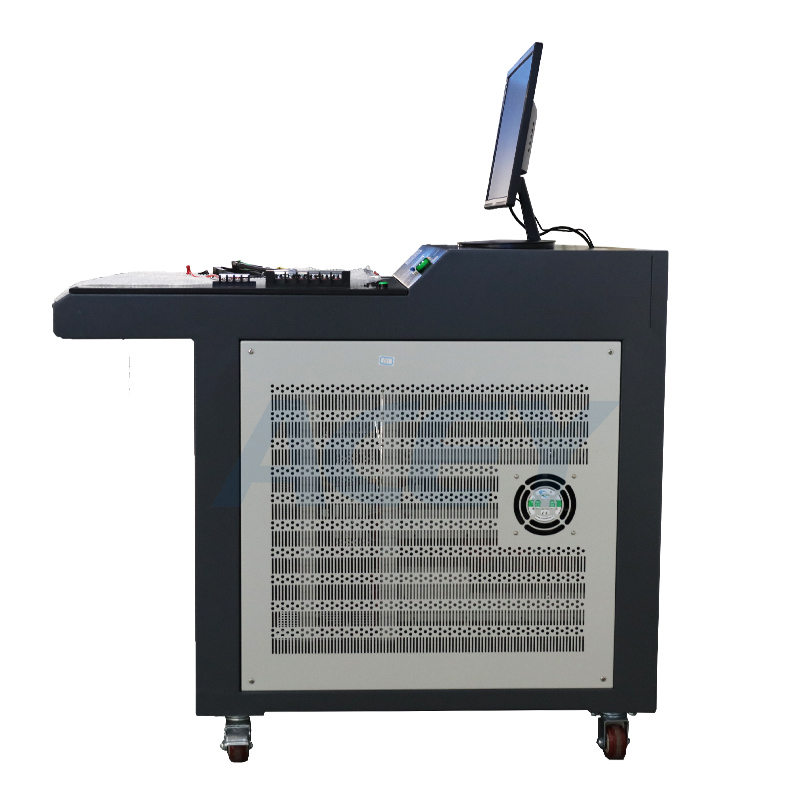

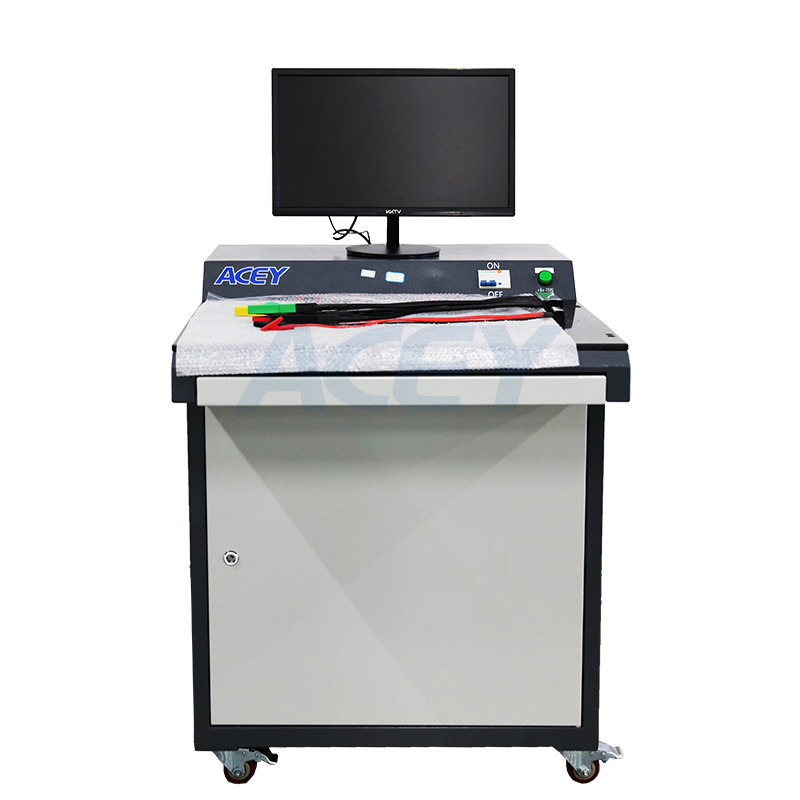

PrДисплей продукта
